鈦鋁合金具有低密度、高比強度、優異的高溫強度、抗氧化性與抗蠕變性能，被認為是在600-900°C服役溫度區間替代鎳基高溫合金的唯一候選材料，通常用于制備航空發動機低壓渦輪葉片、航天飛行器蒙皮等關鍵耐高溫部件。航空發動機低壓渦輪葉片在服役過程中，由于受到高轉速以及啟動載荷的作用，將承受高頻、低幅振動載荷，承受循環載荷次數通常在10?周次以上，這種振動載荷，雖然應力幅值小，但超高振動頻率導致的損傷嚴重威脅發動機的工作安全和可靠性，因此航空發動機低壓渦輪葉片的超高周疲勞性能受到極大的關注。

從20世紀80年代至今，越來越多的學者開始研究航空發動機關鍵零部件的超高周疲勞失效。這類失效通常在不明顯的情況下發生，導致葉片斷裂時沒有任何預兆，造成無法挽回的損失。1992年以來，超高周疲勞破壞已經作為渦輪發動機失效的主要原因之一。目前超高周疲勞行為的研究主要集中在高強鋼、鋁合金、鈦合金以及鎳基高溫合金等航空發動機低壓渦輪葉片的關鍵材料上。超高周疲勞失效往往源于材料內部的非金屬夾雜(以高強鋼為代表)或變形能力差的晶粒的解理斷裂(以鈦合金為代表),其斷口處常呈現出"魚眼"型裂紋形貌。當疲勞壽命超過10?周次時，一個奇特的粗糙裂紋區會出現在裂紋源周圍。

Sakai等對SUJ2鋼的超高周疲勞行為進行研究，并對疲勞斷口進行表征，結果顯示在10?周次之前，裂紋于表面萌生，超過10?周次，裂紋于內部萌生，裂紋源區呈現"魚眼"特征。裂紋起源處的高倍圖像顯示裂紋源存在尺度為幾十微米的粗糙裂紋區，從位錯移動和不可逆轉的駐留滑移帶的角度出發，將粗糙裂紋區的形成分為3個階段:①細顆粒層的形成；②形核和微裂紋的合并；③形成細晶區。此外，Murakami等認為粗糙裂紋區的產生是由夾雜物周圍循環應力和氫脆開裂之間的協同效應引起。Shiozawa等認為粗糙裂紋區是由循環載荷下球狀碳化物剝離基體而形成的。Grad等提出夾雜物周圍的晶粒在循環載荷作用下細化會導致形成粗糙裂紋區。Nakamura等認為夾雜物周圍的循環壓應力使上下凹凸表面之間相互接觸撞擊，最終導致粗糙裂紋區的形成。Hong等認為裂紋尖端微觀晶粒受壓應力細化作用，誘發粗糙裂紋區形成。

與高強鋼不同，Neal等針對鈦合金的研究發現超過10?周次失效時疲勞裂紋主要從內部萌生，裂紋萌生特征為α相解理導致的"facet(小解理面)"。此結果是關于鈦合金α相解理為特征裂紋萌生的最早報道。鈦合金的微觀結構包括HCP晶體結構的α相和BCC晶體結構的β相。這兩種相的比例和形貌決定了鈦合金的微觀結構特征。鈦合金基本不含夾雜物和孔洞缺陷。α相的脆性特征明顯，超高周疲勞裂紋往往以α相解理并呈現"facet"特征的方式起源。Zuo等發現在Ti-6Al-4V中，對于雙態組織，高周-超高周疲勞裂紋往往生于初生α晶粒或晶界，對于網籃組織，裂紋萌生于α相界。Szczepanski等的研究結果表明，在Ti-6Al-2Sn-4Zr-6Mo合金中，超高周疲勞裂紋萌生區域?yàn)槌跎辆Я嗔讯傻男〗饫砻妗einz等對Ti-6Al-4V合金的高周-超高周疲勞行為進行研究，結果顯示S-N曲線在10?周次發生顯著拐折，疲勞裂紋萌生于試樣內部，并呈現"魚眼"特征。Furuya等進一步研究了加載頻率和應力比對Ti-6Al-4V合金高周-超高周疲勞行為的影響，結果顯示加載頻率對合金的疲勞強度基本無影響；合金的疲勞強度隨應力比增大而減小。Hong等則是關于應力比對于Ti-6Al-4V合金疲勞行為的影響進行更進一步的研究，結果顯示，在應力比R=-0.1、0.1和0.5的試驗條件下，S-N曲線在10?周次附近發生二次拐折，裂紋主要萌生于內部；而在R=-1和-0.5的試驗條件下，S-N曲線不發生拐折，裂紋均于表面萌生，并觀察到3種裂紋萌生模式：表面滑移、表面解理以及內部解理。

近年來，鈦鋁合金因其低密度、高性能特征逐漸取代鈦合金和鎳基高溫合金用于制造航空發動機熱端部件，但有關鈦鋁合金超高周疲勞性能相關方面的研究較少。因此本文以第二代鈦鋁合金(Ti-48Al-2Cr-2Nb合金，簡稱4822合金)為研究對象，結合超聲疲勞這一加速疲勞方法研究鈦鋁合金在高溫環境下的超高周疲勞行為，為航空發動機疲勞設計以及安全評估提供理論基礎和數據參考。

1、實驗材料與方法

實驗所用材料為鑄造成型的Ti-48Al-2Cr-2Nb(原子分?jǐn)?shù)，%)合金，在1350°C進行兩道次等溫鍛造(總變形量為50%),道次間隙退火溫度為1350°C并保溫0.5h,鍛后退火溫度為800°C,保溫時間為8h,獲得了含有少量片層團的等軸近γ組織(圖1)。

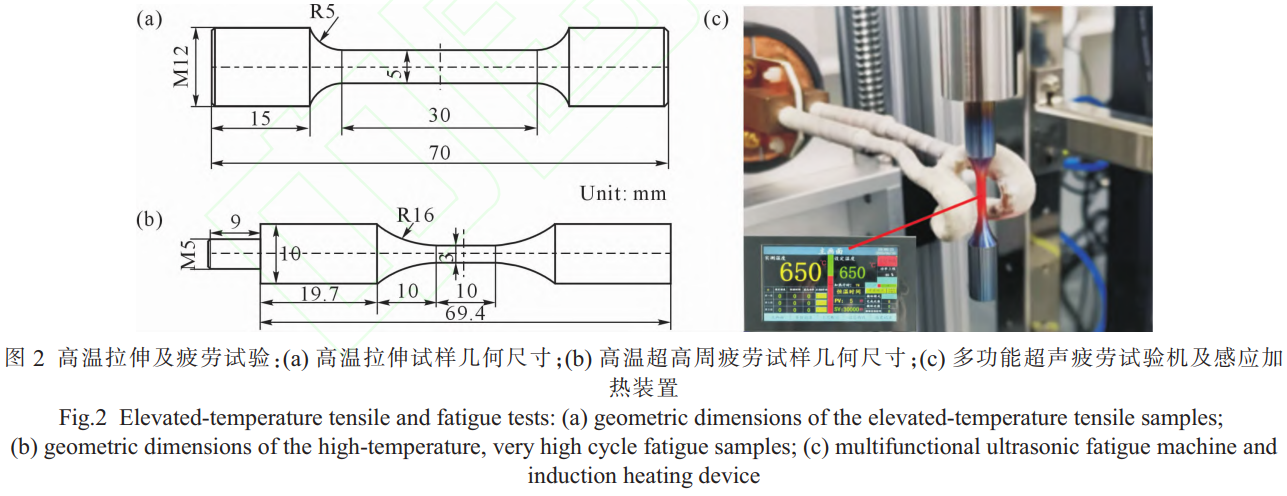

高溫拉伸試驗采用標距段直徑為5mm的圓棒狀試樣，其幾何尺寸如圖2a所示。在DCMT-100/1200高溫真空萬能試驗機(四川德翔科創儀器有限公司)上進行拉伸試驗，應變速率為0.15mm/min、試驗溫度為650°C,進行3次拉伸試驗，取平均值作為合金在650°C時的力學性能。

超聲疲勞試驗采用標距段直徑為3mm的圓棒狀試樣，其幾何尺寸如圖2b所示。采用多功能超聲疲勞試驗機(杭州嘉振超聲波科技有限公司)進行疲勞試驗，搭配多頻段換能器滿足(20-1)kHz的試驗頻率，1~150μm的振動范圍，振幅精度為0.1μm,結合中高頻感應加熱裝置，能夠?qū)崿F(xiàn)-50~1200°C的精準溫控，配合不同的試驗夾具，可實現軸向恒應力、軸向變應力、振動彎曲及三點彎曲振動等多形式疲勞試驗。本研究試驗溫度為650°C,采用軸向拉-壓加載形式，試驗加載波形為正弦波，加載頻率為20kHz,應力比為-1。

2、實驗結果及討論

2.1高溫拉伸實驗結果與分析

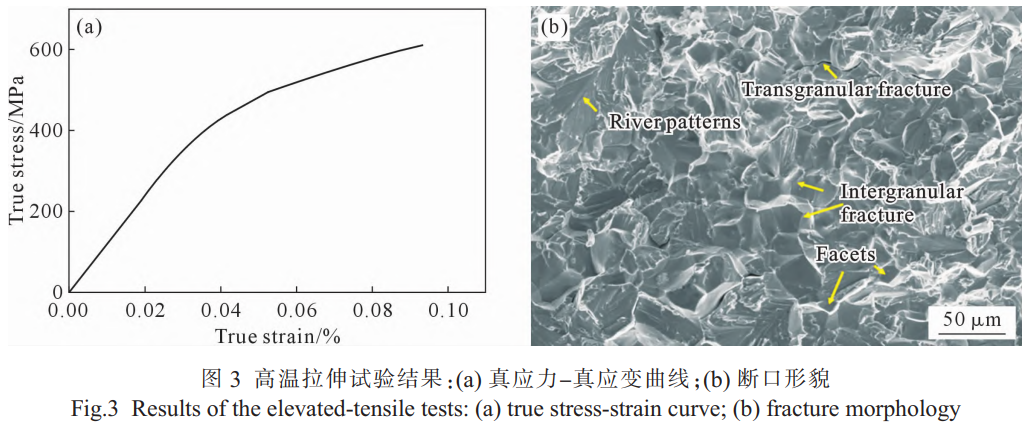

圖3a為4822合金等軸近γ組織在650°C下的拉伸真應力-真應變曲線，可以看出在該溫度下曲線沒有屈服平臺，屈服后有明顯的應變硬化現象。進一步分析應力應變數據得到該合金在650°C下的屈服強度(σ?.?)和抗拉強度(σ?)分別為(350.7±5)MPa和(610.2±3)MPa、斷后伸長率為(9.3±0.3)%。圖3b給出了高溫拉伸后的斷口形貌，可以看到其斷裂形式為包含解理斷裂和沿晶斷裂的混合斷裂模式。解理面由等軸γ晶粒沿特定平面的解理斷裂形成，解理面尺寸與γ晶粒尺寸相同，因此其斷裂方式主要為等軸γ晶粒解理斷裂促進裂紋萌生，隨后裂紋沿晶界擴展并伴隨部分穿晶擴展連接成長裂紋導致失效。

2.2高溫超高周疲勞實驗結果與分析

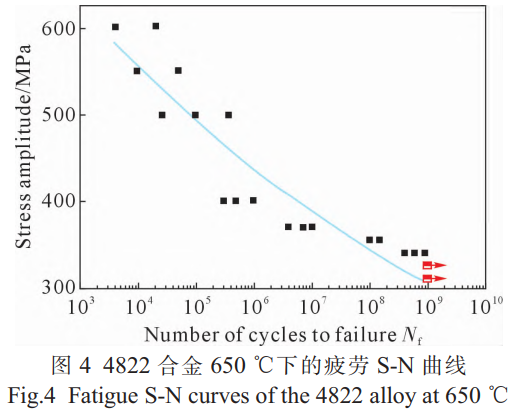

基于合金的屈服強度和抗拉強度，選取不同的應力水平進行疲勞試驗(為節省時間成本，當循環周次達到10?周次時終止試驗，認為合金在該應力水平下具有無限壽命)。表1為4822合金在650°C,應力比為-1條件下的疲勞性能測試結果。利用表1的結果，繪制應力-壽命(S-N)曲線，如圖4所示。可以看出，650°C下沒有疲勞極限。隨著循環應力的減小，疲勞壽命隨之增加且壽命分散性逐漸減小。因?yàn)樵诘容S近γ組織中，面心立方結構的γ晶粒往往優先沿特定的平面產生解理斷裂，微裂紋在解理的γ晶粒附近萌生并沿晶界擴展。當循環應力較大時，微裂紋優先于受力較大且取向有利于發生滑移的γ晶粒內形核，裂紋形核驅動力大，由于鈦鋁合金抵抗裂紋擴展能力弱，少量微裂紋形核并擴展形成長裂紋，快速的裂紋擴展階段致使疲勞壽命分散性大。應力水平降低，循環加載時間增加，更多的微裂紋在合金內部形核，低應力水平的疲勞失效是由大量的短裂紋彼此相連接所導致，裂紋擴展占比減少，因此疲勞壽命的分散性相對較小。

表1 4822合金在650°C下的疲勞試驗結果

Tab.1Fatiguetestresultsforthe4822alloyat650°C

2.3疲勞斷口分析

圖5為不同應力水平下的疲勞斷口形貌。可以看到4822合金的疲勞斷裂為準解理斷裂和沿晶斷裂的混合斷裂模式。疲勞微裂紋在試樣表面萌生(黃色虛線)并向內擴展(綠色虛線)連接直至斷裂，內部存在少量韌窩(藍色箭頭)。如圖5a所示，在高應力水平下，疲勞斷口粗糙度較高，疲勞微裂紋萌生區及擴展區面積較大。微裂紋在試樣表面形核后沿晶界擴展，在片層團附近則表現為沿層和穿層(紅色箭頭)擴展。圖5b為進一步放大的高應力水平下的斷口形貌，可以觀察到晶粒表面有明顯的滑移痕跡(紫色箭頭),說明在循環加載過程中滑移變形是導致微裂紋萌生的主要原因。高應力水平下，受力較大且取向有利于滑移的γ晶粒優先發生解理斷裂，導致微裂紋萌生，微裂紋的形核驅動力主要取決于外加載荷的大小，同時由于鈦鋁合金抵抗裂紋擴展能力弱，裂紋沿晶擴展形成長裂紋，快速的裂紋擴展致使疲勞斷口粗糙度大，疲勞壽命縮短。

圖5c為低應力水平下的斷口形貌，低應力水平下疲勞斷口粗糙度明顯減小，裂紋在試樣表面多處萌生并向內擴展，微裂紋在等軸γ晶粒附近沿晶界擴展，在片層團周圍僅為穿層擴展(紅色箭頭),沒有沿層擴展，說明片層間的裂紋擴展抗力高于片層團邊界以及等軸γ晶界的裂紋擴展抗力。隨著應力水平降低，循環加載時間延長，交變載荷的不斷作用導致產生塑性變形的晶粒增多，塑性變形晶粒的增加增大了裂紋形核驅動力，進而導致微裂紋萌生位點增加，微裂紋在擴展過程中易與相鄰微裂紋彼此連接形成長裂紋而導致合金失效，裂紋擴展階段占比減少。因此低應力水平下試樣表面微裂紋萌生數量增加，同時裂紋萌生與擴展區面積減小，疲勞斷口粗糙度降低。圖5d為放大的低應力水平下的疲勞斷口形貌，可以看到，有明顯滑移變形痕跡的晶粒數量增加且單一晶粒內出現多滑移交互作用。因?yàn)殡S著交變載荷的不斷作用，一些軟取向晶粒逐漸開始產生滑移變形，此時晶粒的變形驅動力不僅取決于外加載荷，也取決于周圍晶粒的協調變形程度，不同取向的晶粒變形程度不同，驅動著晶粒內部不同滑移系的開動。

3、結論

本研究系統探討了4822合金在650°C下的高溫超高周疲勞行為，主要結論歸納如下。 (1)在650°C下4822合金為脆性斷裂，拉伸斷裂形式為解理斷裂和沿晶斷裂的混合斷裂。 (2)4822合金在650°C下沒有疲勞極限，疲勞斷裂形式為準解理斷裂和沿晶斷裂的混合斷裂，片層間的裂紋擴展抗力高于片層團邊界以及等軸晶界。 (3)高應力水平下，斷裂方式為微裂紋沿晶界擴展成長裂紋所導致的脆性斷裂；低應力水平下，疲勞斷口粗糙度減小，斷裂方式為短裂紋之間的相互連接形成長裂紋所導致的脆性斷裂。

參考文獻

[1] 衛貝貝，馬彪，陳曉飛，張翔，唐斌. Ti-43Al-4Nb-1Mo-0.2B 合金多道次熱軋后冷卻速率對其組織演化及性能的影響 [J]. 鑄造技術，2025, 46 (4): 307-315. WEI B B, MA B, CHEN X F, ZHANG X, TANG B. Effect of the cooling rate on the microstructure evolution and properties of Ti-43Al-4Nb-1Mo-0.2B alloy after multiple pass hot rolling [J]. Foundry Technology, 2025, 46 (4): 307-315.

[2] 陳傳堯。疲勞與斷裂 [M]. 武漢：華中科技大學出版社，2002.

[3] NAITO T, UEDA H, KIKUCHI M. Observation of fatigue fracture surface of carburized steel [J]. Journal of the Society of Materials Science, Japan, 1983, 32 (361): 1162-1166.

[4] MASUDA C, TANAKA Y. Relationship between fatigue strength and hardness for high strength steel [J]. Transactions of the Japan Society of Mechanical Engineers Series A, 1986, 52 (476): 847-852.

[5] EMURA H, ASAMI K. Fatigue strength characteristics of high strength steel [J]. Transactions of the Japan Society of Mechanical Engineers Series A, 1989, 55 (509): 45-50.

[6] CONG T, LI R Y, ZHENG Z G, MA X F, WU S, ZHANG R Q, Berto F, SUN J Y, QIAN G A. Experimental and computational investigation of weathering steel Q450NQRI under high cycle fatigue loading via crystal plasticity finite element method [J]. International Journal of Fatigue, 2022, 159: 106772.

[7] LI B, CHEN C, QIN Z, XUE H Q. An energy-CP-combined model for predicting the fatigue life of polycrystalline materials under high cycle and very high cycle fatigue [J]. Engineering Fracture Mechanics, 2023, 291: 109564.

[8] CHEN C, GAO T, CHEN T Y, LI B, QIN Z, CHEN R, XUE H Q. Experimental investigation and crystal plasticity simulation for the fatigue crack initiation of the equiaxed Ti-6Al-4V alloy in the very high cycle regime [J]. Engineering Failure Analysis, 2023, 152: 107427.

[9] SHEN J B, FAN H D, WANG J, ZHANG G Q, PAN R, HUANG Z Y. Stored energy density research on the fatigue crack initiation at twin boundary and life prediction of Inconel718 superalloy [J]. International Journal of Fatigue, 2023, 171: 107590.

[10] SAKAI T, SATO Y, OGUMA N. Characteristics S-N properties of high Carbon chromium bearing steel under axial loading in long-life fatigue [J]. Fatigue & Fracture of Engineering Materials & Structures, 2002, 25 (8-9): 765-773.

[11] MURAKAMI Y, NOMOTO T, UEDA T. Factors influencing the mechanism of superlong fatigue failure in steels [J]. Fatigue & Fracture of Engineering Materials & Structures, 1999, 22 (7): 581-590.

[12] SHIOZAWA K, LU L, ISHIHARA S. S-N curve characteristics and subsurface crack initiation behaviour in ultra-long life fatigue of a high carbon-chromium bearing steel [J]. Fatigue & Fracture of Engineering Materials & Structures, 2001, 24 (12): 781-790.

[13] GRAD P, REUSCHER B, BRODVANSKI A, KOPNARSKI M, KERSCHER M. Mechanism of fatigue crack initiation and propagation in the very high cycle fatigue regime of high-strength steels [J]. Scripta Materialia, 2012, 67 (10): 838-841.

[14] NAKAMURA T, OGUMA T, SHINOHARA Y. The effect of vacuum-like environment inside sub-surface fatigue crack on the formation of ODA fracture surface in high strength steel [J]. Procedia Engineering, 2010, 2 (1): 2121-2129.

[15] HONG Y S, LIU X L, LEI Z Q, SUN C Q. The formation mechanism of characteristic region at crack initiation for very-high-cycle fatigue of high-strength steels [J]. International Journal of Fatigue, 2016, 89: 108-118.

[16] NEAL D F, BLENKINSOP P A. Internal fatigue origins in α-titanium alloys [J]. Acta Metallurgica, 1976, 24 (1): 59-63.

[17] ZUO J H, WANG Z G, HAN E H. Effect of microstructure on ultra-high cycle fatigue behavior of Ti-6Al-4V [J]. Materials Science and Engineering: A, 2008, 473 (1-2): 147-152.

[18] SZCZEPANSKI C J, JHA S K, LARSEN J M, JONES J W. Microstructural influence on very high cycle fatigue crack initiation in Ti-6246 [J]. Metallurgical and Materials Transactions A, 2008, 39: 2841-2851.

[19] HEINZ S, BALLE F, WAGNER G, EIFLER D. Analysis of fatigue properties and failure mechanisms of Ti-6Al-4V in the very high cycle fatigue regime using ultrasonic technology and 3D laser scanning vibrometry [J]. Ultrasonics, 2013, 53 (8): 1433-1440.

[20] FURUYA, TAKEUCHI E. Gigacycle fatigue properties of Ti-6Al-4V alloy under tensile mean stress [J]. Materials Science and Engineering: A, 2014, 598: 135-140.

（注，原文標題：鈦鋁合金高溫-超高周疲勞行為研究）
