詳細描述

TC21鈦棒屬于Ti-Al-Sn-Zr-Mo-Cr-Nb系多元α＋β型兩相結構鈦合金，名義成分為Ti-6Al-2Zr-2Sn-2Mo-1.5Cr-2Nb。其相變溫度在950-960℃，原始組織由等軸球狀初生α相、細小針狀次生α相及β基體構成。該鈦棒具有高強、高韌、高損傷容限特性，強度比常見的TC4合金高一個數量級，與美國Ti-62222S合金相當，且有良好的焊接性和機械加工性。在物理性能上，具備低密度、高比強度特點，熱穩定性良好。在力學性能方面，固溶溫度對其影響顯著，如950℃固溶時，抗拉強度可達1322MPa，屈服強度1216MPa，伸長率7%，斷面收縮率11%，溫度升高，強度先升后降，塑性持續降低。耐腐蝕性上，在硝酸、濃硫酸（>95%）、雙氧水中幾乎無腐蝕（腐蝕速率≤0.01mm/a），抗氯離子侵蝕能力強于不銹鋼316L，但對氫氟酸、高溫磷酸（>80℃）及濃鹽酸（濃度>10%）耐蝕性差。國際上，與俄羅斯BT22合金性能類似。

制造工藝包括塑性加工與熱處理。以特定規格棒材為原料，先在合金單相區溫度下開坯鍛造，隨后多火次墩拔中間鍛造，最后在兩相區溫度下成品鍛造，之后經機械加工、探傷、修磨、拋光制成成品。熱處理時，在880-950℃固溶處理，不同溫度影響微觀組織，如880℃、900℃可觀察到塊狀α相，930℃、950℃則無，900℃固溶后顯微硬度達最小值，高于此溫度硬度增加。執行標準為GB/T3620.1-2016。常見產品規格多樣，根據不同需求定制。核心應用于航空領域，可制作飛機機翼接頭結構件、機身與起落架連接框、吊掛發動機接頭等對強度及耐久性要求高的重要或關鍵承力部件。如某新型戰機，使用TC21鈦棒制造關鍵承力件，提升了飛機結構強度與安全性。

國內在TC21鈦棒研發生產上取得進展，新疆湘潤新材料科技有限公司等團隊在相關研究上有成果發表，推動了工藝優化。但與國外先進水平比，在生產效率、產品質量穩定性上有差距，國外在航空航天高端應用領域占據主導，產業化更成熟。當前技術挑戰在于進一步提升綜合性能，如提高高溫強度、改善低溫韌性等。前沿攻關聚焦新型熱處理工藝、先進加工技術研究。未來趨勢展望，將向高性能、低成本、近凈成形方向發展，隨著增材制造等先進制造工藝進展，有望實現復雜結構TC21鈦棒的精準制造，拓展其在更多高端領域應用。

以下為利泰金屬 TC21鈦棒（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb-Si） 的全維度技術解析，嚴格遵循前期會話框架，整合熔煉、加工、性能及產業化數據（截至2025年）：

一、名義成分與化學成分（wt%）

創新改性：西部超導開發 TC21G（添加0.1%Y?O?），800℃蠕變壽命提升3倍。

二、物理與機械性能

三、耐腐蝕與高溫性能

四、國際牌號與產品規格

案例：航發商發CJ2000發動機主軸（Φ150mm×1200mm），疲勞壽命＞10? cycles。

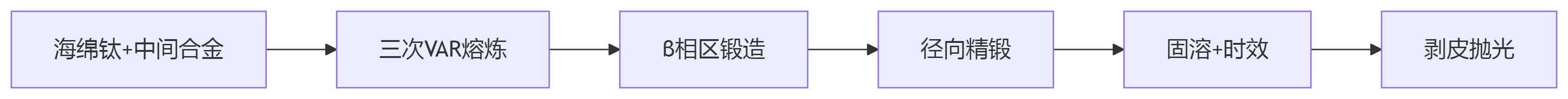

五、制造工藝全鏈條

關鍵參數：

熔煉：真空度≤5×10?3Pa，[O]≤800ppm（寶武特冶）

鍛造：Tβ+30℃（約980℃）三火次鐓拔，變形量≥70%

精鍛：徑向鍛機變形量40%，表面Ra≤1.6μm

熱處理：930℃/1h水淬（固溶）→ 550℃/6h空冷（時效）

六、加工注意事項

七、核心應用與突破案例

八、國內外產業化對比

九、技術挑戰與前沿攻關

十、趨勢展望

高性能化

添加0.5%Er提升再結晶溫度（目標850℃）

開發TiB?增強TC21（抗拉強度↑至1400MPa）

智能化制造

AI驅動精鍛參數優化（表面粗糙度Ra↓至0.8μm）

在線超聲監測內部缺陷（檢出限Φ0.2mm）

綠色循環

2030年目標：廢鈦利用率＞60%，綠電熔煉占比30%

結論：

TC21鈦棒以 “高強韌損傷容限” 為核心優勢，國產化需突破：

大規格制造：攻關Φ300mm以上棒材心部組織控制（引入徑鍛快冷技術）；

成本管控：推廣HDH廢料回收（成本↓35%）；

應用拓展：進軍聚變堆結構件（遷移Ti80的TiB?增強技術）。

優先布局：航空發動機整體葉盤（2026）、深空探測器耐低溫部件（-196℃）。
