1、前言

鈦合金由于具有比強度高、使用溫度范圍寬(-269℃～600℃)、抗腐蝕性好和良好的加工性能等，被廣泛應(yīng)用于航空航天及其發(fā)動機結(jié)構(gòu)中。近幾年來，世界鈦產(chǎn)業(yè)發(fā)展迅速，其中50％的市場份額屬于航空工業(yè)。中國鈦產(chǎn)業(yè)在最近的6年來也快速增長，其中海綿鈦(TitaniumSponge)和鈦材(TitaniumProducts)產(chǎn)量都達到10000t以上，創(chuàng)歷史新高，中國鈦產(chǎn)量占世界鈦產(chǎn)量的比例2004年以來一直名列第4位。但是，中國的鈦產(chǎn)品結(jié)構(gòu)不是很理想，化工和體育等用板材和管材占近50％左右，而航空用大棒材、鍛件等半成品產(chǎn)量只占10％左右。

中國鈦產(chǎn)業(yè)近幾年來雖然得到了快速發(fā)展，但航空結(jié)構(gòu)用鈦合金產(chǎn)品(鈦鍛件和大棒材等半成品)只占10％左右，距離世界水平的50％差距甚遠(yuǎn)。所以，加強航空結(jié)構(gòu)用新型鈦合金材料技術(shù)及其應(yīng)用研究，提高航空結(jié)構(gòu)用鈦合金的加工技術(shù)和應(yīng)用水平，建立具有中國特色的航空結(jié)構(gòu)用鈦合金材料體系，是提高鈦合金在航空工業(yè)用量的重要推動力和保障。本文從分析國內(nèi)外鈦合金產(chǎn)業(yè)結(jié)構(gòu)特點出發(fā)，重點闡述航空結(jié)構(gòu)用新型鈦合金材料及熱工藝技術(shù)等方面的最新研究進展。

2、航空結(jié)構(gòu)用新型鈦合金的研究進展

中國40余年來一直致力于航空結(jié)構(gòu)用新型鈦合金方面的研究，已基本形成了航空結(jié)構(gòu)用鈦合金材料體系，滿足了航空結(jié)構(gòu)應(yīng)用的需要。目前，我國研究的鈦合金共有72個牌號，其中，投入工業(yè)化應(yīng)用的鈦和鈦合金牌號有40多個，相α或近α型鈦合金(TA1～TA28)共22個，β或近β型鈦合金(TB2～TB9)共9個，α-β型鈦合金(TC1~TC24)共24個等。

2.1飛機結(jié)構(gòu)用新型鈦合金研究

開展飛機結(jié)構(gòu)用新型鈦合金研究是提高飛機結(jié)構(gòu)鈦合金用量和應(yīng)用水平的重要保證。經(jīng)過幾十年的努力，中國已經(jīng)具備自主研發(fā)航空結(jié)構(gòu)用新型鈦合金的條件和能力?，F(xiàn)在，中國已經(jīng)引進了許多先進的鈦合金熔煉與加工設(shè)備，例如，自動稱重與混料系統(tǒng)，5t~15t真空自耗熔煉爐，2400kW電子束冷床熔煉爐，2500／3000t和3500／4000t快鍛機，1300t精鍛機，以及先進的棒線材自動生產(chǎn)線等。

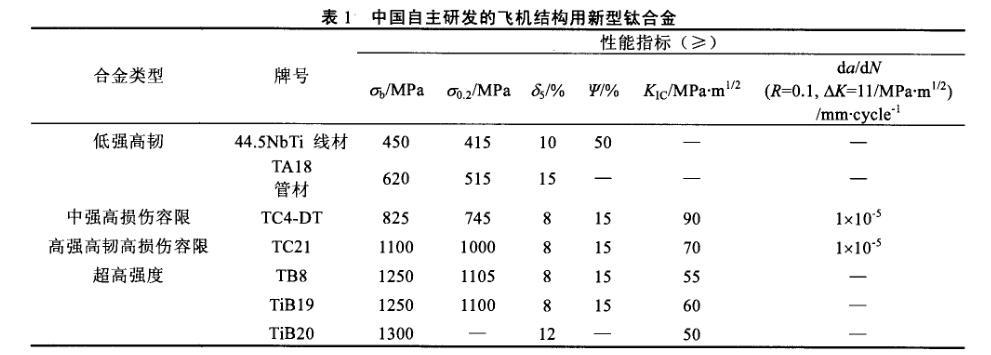

為了滿足飛機結(jié)構(gòu)用鈦合金的發(fā)展需要，近年來，我國自主研發(fā)了幾種新型的結(jié)構(gòu)鈦合金材料，例如，低強高韌性的絲材鈦合金(NbTi)和管材合金(TA18)，中強高韌高損傷容限型鈦合金(TC4-DT)，高強高韌高損傷容限型鈦合金(TC21)，1300MPa-2000MPa系列超高強度鈦合金(TB8、TiB19、TiB20)等，初步形成了具有中國特色的飛機結(jié)構(gòu)用新型鈦合金材料體系，奠定了新一代飛機結(jié)構(gòu)用鈦合金的應(yīng)用框架結(jié)構(gòu)(見表1)。

2.1.1TC21高強高韌高損傷容限鈦合金

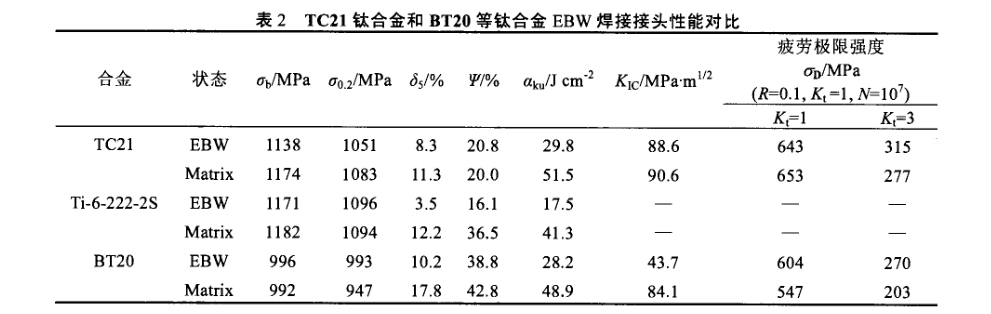

TC21鈦合金是具有我國自主知識產(chǎn)權(quán)的新型飛機結(jié)構(gòu)用鈦合金，目前該合金300mm以下大鈦棒材具備穩(wěn)定批量供應(yīng)的條件。TC21鈦合金具有高強度、高韌性、高可焊性、低da／dN等性能，其綜合力學(xué)性能比美F一22飛機應(yīng)用的Ti一6—22—22S(美)和蘇一27系列飛機廣泛應(yīng)用的BT20(俄)鈦合金更加優(yōu)異，特別是具有非常優(yōu)異的電子束焊接性能(見表2)，適合于制造飛機大型整體框梁類重要承力構(gòu)件。

2.1.2TC4一DT中強高韌高損傷容限鈦合金

TC4一DT鈦合金是我國結(jié)合純凈化熔煉技術(shù)和新型的處理工藝技術(shù)而研發(fā)的新型中強度高損傷容限型鈦合金，該合金具有很高的韌性、低的疲勞裂紋擴展速率(da／dN)、優(yōu)異的焊接性能、優(yōu)良的工藝性能和較低的成本等綜合性能，特別適合制造飛機大型整體框梁類重要承力構(gòu)件。目前，TC4一DT鈦合金300mm以下大棒材具備批量供應(yīng)的能力。

2.1.3 44.5NbTi低強高韌性線材鈦合金

Ti44.5Nb低強高韌性線材鈦合金是美國在航空航天產(chǎn)品中大量使用的鉚釘材料，在退火態(tài)具有較好的拉伸性能(441MPa~490MPa)、剪切強度(365MPa)和高的塑性(延伸率10％，斷面收縮率50％)，適宜用于復(fù)合材料連接結(jié)構(gòu)的連接，與其它的航空鉚釘材料相比，比強度最高，在美國已淘汰了純鈦鉚釘，在航空航天產(chǎn)品中全部改用鈦鈮鉚釘。國內(nèi)某型號機在生產(chǎn)時，復(fù)合材件的鉚接就采用了進口的這種鈦鈮鉚釘，單機使用上千件。在其它型號機上仍采用純鈦鉚釘，性能低且不穩(wěn)定。西北有色金屬研究院早在20世紀(jì)60年代中期就開始了超導(dǎo)材料用NbTi合金的研究，并于70年代成功研制出了NbTi合金棒、NbTi單芯線和多芯線材，目前，正在開發(fā)新一代飛機用鉚釘緊固件(見圖1)，以滿足航空用緊固件的需要。

2.2鈦合金新型加工技術(shù)研究

我國在結(jié)構(gòu)鈦合金新型加工技術(shù)方面積累了豐富的經(jīng)驗，通過加工工藝技術(shù)創(chuàng)新性的研究，不斷開發(fā)新型的制造技術(shù)，提高了鈦合金的應(yīng)用水平，拓展了傳統(tǒng)鈦合金和新型鈦合金的應(yīng)用范圍，產(chǎn)生了巨大的技術(shù)和經(jīng)濟效益。

目前，發(fā)展最成熟和已經(jīng)在航空結(jié)構(gòu)件中得到應(yīng)用的新型鈦合金加工技術(shù)主要包括新型造和處理技術(shù)、等溫鍛造技術(shù)、激光快速成形技術(shù)、先進焊接技術(shù)等。

2.2.1新型“準(zhǔn)β鍛造工藝”及在鈦合金飛機構(gòu)件上的應(yīng)用

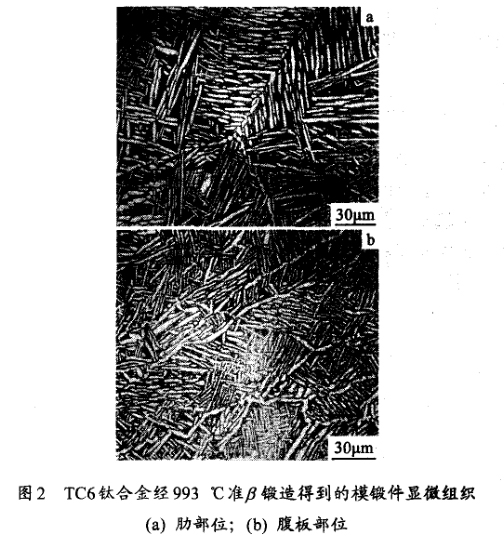

鈦合金構(gòu)件當(dāng)采用高溫鍛造工藝代替常規(guī)的α+β鍛造時，由于變形溫度高、抗力小、易于成形、成品率高等特點，在國內(nèi)外生產(chǎn)上受到高度的重視。同時，高溫鍛造獲得的網(wǎng)籃組織正是大應(yīng)力高溫長時間使用條件下的零件(如盤類零件)所希望得到的組織，也是高損傷容限長壽命設(shè)計所需的高斷裂韌性、低疲勞裂紋擴展速率(da／dN)的基本保證，在飛機結(jié)構(gòu)件的應(yīng)用方面具有廣泛的前景。但普通的艘造工藝由于生產(chǎn)控制難、組織與性能穩(wěn)定性差、特別是室溫塑性常常降低到不可接受的地步等原因，在實際生產(chǎn)中難以實施。為此，發(fā)展了一種新型的鈦合金“準(zhǔn)鍛造工藝”，通過控制鈦合金復(fù)雜構(gòu)件低倍組織和高倍顯微組織均勻性，從根本上解決了網(wǎng)籃組織塑性偏低的難題。該工藝可使普通時鈦合金獲得高塑性的網(wǎng)籃組織(見圖2)，同時提高鈦合金的應(yīng)用水平，為損傷容限鈦合金的應(yīng)用奠定了技術(shù)基礎(chǔ)。該工藝已經(jīng)分別在中強度TC6(BT3-1)鈦合金、高強度TC18(BT22)鈦合金以及高強韌TC21鈦合金等實際構(gòu)件中得到了應(yīng)用(見圖3)。對TC6鈦合金，相比普通鍛造工藝、近β鍛造工藝，“準(zhǔn)β鍛造”工藝得到的模鍛件KIC提高25％以上，da／dN明顯降低，光滑疲勞極限提高14％以上。并且，經(jīng)準(zhǔn)β鍛造和普通退火處理后鍛件的KIC值和ak值都明顯高于常規(guī)鍛造得到的鍛件的KIC值和ak值，由此可以看出準(zhǔn)鍛造工藝較常規(guī)鍛造具有優(yōu)越性，而且通過普通退火鍛后熱處理可以獲得強度．塑性的最佳匹配。

2.2.2新型β熱處理工藝及在鈦合金飛機構(gòu)件上的應(yīng)用

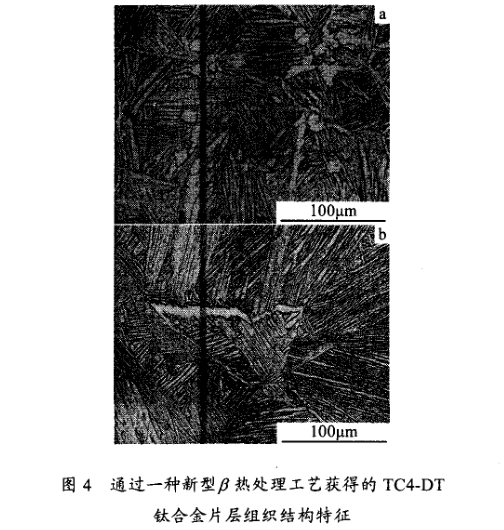

β熱處理工藝已經(jīng)被廣泛應(yīng)用于航空結(jié)構(gòu)鈦合金構(gòu)件中。通過熱處理工藝，可以提高鈦合金的損傷容限性能和高溫蠕變性能，所以在航空發(fā)動機盤件以及飛機重要承力結(jié)構(gòu)件中都得到了應(yīng)用。例如，美F-22飛機上采用Ti-6AI-4VELI和Ti-6-22-22S合金制造的大型飛機框梁結(jié)構(gòu)件就是采用熱處理工藝來提高該兩個主干鈦合金的損傷容限性能的。同時，熱處理工藝也被應(yīng)用到鈦合金鑄件中，以提高鈦合金鑄件的靜強度和疲勞性能。圖4為通過一種新型熱處理工藝獲得的TC4-DT鈦合金片層組織結(jié)構(gòu)特征。

此外，鈦合金的等溫鍛造技術(shù)這幾年發(fā)展也較迅速，上海寶鋼特鋼公司通過等溫鍛造技術(shù)，成功的研制出了Ti-17鈦合金整體葉盤鍛件。鈦合金的激光快速成形技術(shù)(LRF)則是一種由高功率激光鍍覆技術(shù)與快速原型技術(shù)結(jié)合而成的金屬粉末熔化和直接沉積的新工藝J，該工藝特點是不需要模具、工裝夾具等硬件而在軟件驅(qū)動下進行柔性加工，生產(chǎn)周期短、成本低、近凈成形，特別適合大型復(fù)雜薄壁整體結(jié)構(gòu)件的制造，力學(xué)性能達到或超過鍛件的水平。此外，LFR工藝也被成功應(yīng)用于鈦合金和高溫合金鍛件或鑄件的損傷缺陷修復(fù)中。我國西工大、北航、清華大學(xué)等也在激光快速成形技術(shù)方面開展了廣泛的研究工作，其主要力學(xué)性能可達到鍛件的水平。

鈦合金的先進焊接工藝技術(shù)包括自動氬弧焊、電子束焊、摩擦焊(線性、慣性、攪拌)等技術(shù)在鈦合金整體化制造技術(shù)中得到了廣泛的應(yīng)用，例如，美F-22飛機中大量采用高效、性能穩(wěn)定的電子束焊接技術(shù)，并獲得了較高的減重效果(例如，采用電子束焊接技術(shù)在大型前、后梁組合件中實現(xiàn)減重182kg)。如今，摩擦焊技術(shù)先在鋁合金中得以實現(xiàn)，再進一步推廣到鈦合金的盤一葉片結(jié)構(gòu)、飛機次承力構(gòu)件上，然后再推廣應(yīng)用到鈦合金的承力構(gòu)件上，這一過程還需要突破疲勞性能、變形控制等關(guān)鍵技術(shù)。

3、結(jié)論

1)近幾年中國鈦合金得到了快速的發(fā)展，中國已經(jīng)具備自主研發(fā)新型鈦合金的能力和條件。但我國鈦材結(jié)構(gòu)比例還不合理，航空航天用鈦材產(chǎn)量只占總量的10％左右，與世界的50％水平仍存在相當(dāng)?shù)牟罹唷?/p>

2)通過自主研發(fā)新型鈦合金材料，發(fā)展新型鈦合金在航空航天結(jié)構(gòu)件上的應(yīng)用，提高鈦合金的應(yīng)用水平，是增加鈦合金在航空航天工業(yè)領(lǐng)域的用量、縮短與世界發(fā)達國家差距的重要途徑和保障。

3)通過國家多年的立項研究，我國已經(jīng)自主研發(fā)了象44.5NbTi、TA18、TC4一DT、TC21、TB8和TiB19等飛機結(jié)構(gòu)用鈦合金，滿足了新一代飛機結(jié)構(gòu)材料的需要，逐漸擺脫“雜”、“亂”、“散”的局面，初步形成了飛機結(jié)構(gòu)用鈦合金材料體系。

4)新型的β鍛造和β熱處理技術(shù)、等溫鍛造技術(shù)、激光快速成形技術(shù)、先進焊接技術(shù)等鈦合金加工與制造技術(shù)的應(yīng)用，在提高鈦合金構(gòu)件的性能的同時，也促進了鈦合金在航空航天領(lǐng)域的應(yīng)用水平和用量。

參考文獻

[1]ZhouLian．Ti一2007ScienceandTechnology[C]，JapanKyoto，2007

[2]鄧炬．稀有金屬快報[J]，2007，26(6)：1

[3]趙永慶．鈦工業(yè)進展『J]，2005，22(4)：1

[4]朱知壽，王慶如，鄭永靈鈦合金準(zhǔn)鍛造工藝[P】．中國專利：ZL01131237．8，2004

[5]ZhouYigang，ZengWeidong，YuHanqing．Ti一2003ScienceandTechnology[C]，Germany：DGM，2003：l623

[6]朱知壽，周曉虎等稀有金屬材料與工程[J】，2005，34(Suppl31：537

[7]CanChunxiaoetalTitanium’99，ScienceandTechnology[C]，Russia：StPt，1999

[9]SnowDB，BreinanEM，KearBH．ProcessFourthInterSympo[C]．LA：AlaitorsPublishingDiv,1980：l89

[10]黃衛(wèi)東，楊海鷗，陳靖等．稀有金屬材料與工程【J】，2006，35(Suppl1)：54
